安徽密封装置

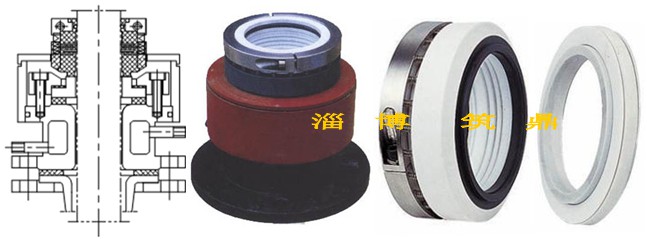

221型双端面机械密封

适用范围：

     221型双端面机械密封参数：设计压力：PN -0.1～1.6MPa 设计温度：-20～180℃ 、设计转速: 2 m / s 轴 径：40～160mm。

使用工况：除氢氟酸以外的强腐蚀工况。

结构特点：

     传动无方向性 端面径向布置安装高度低 冷却系统的综合考虑保证密封良好的运行环境 负压工况必须重新设计， 使用时必须采用辅助装置。 易损件明细 1 .弹簧 2 .介质端静环密封圈 3 .介质端静环 4 .大气端静环O型圈 5 .大气端静环 6 .动环密封圈 7 .动环 8 .轴套 9 .轴套O型圈 管口明细 A .密封液进口 B .密封液出口

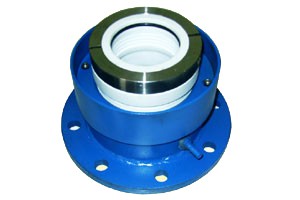

212单端面机械密封

单端面机械密封：

  由一对密封端面组成的机械密封。特点：1、单端面机械密封结构简单，制造和安装容易，一般用于介质本身润滑性好和允许有微量泄露的情况，是最常用的机械密封型式。2、当介质有毒、易燃、易爆以及对泄漏量有严格要求时，不易使用。适用于公称压力小于或等于0.4MPa，工作温度为大于-20-200°C的搪玻璃搅拌容器用机械密封，搅拌轴外径为40-140mm，转轴线速度小于2m/S。采用单端面小弹簧聚四氟乙烯波纹管。

使用工况：无悬浮颗粒的腐蚀性气体（HF除外）

单端面机械密封工作原理：

     靠垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。
